XNIUPI - R800
1. 产品简介
XNIUPI-R800 是一款由 XNIUPI 开发的高性能开发板，适用于各种应用场景，如机器人、智能设备、物联网等。该开发板采用了Rockchip RK3588 SoC处理器，具有高性能和稳定性，同时也支持多种扩展接口，方便用户进行二次开发和扩展。
1.1 规格参数
类别 |
规格参数 |
|---|---|
产品型号 |
XNIUPI-R800 |
核心板模块 |
该开发板采用XNIUPI-RK3588核心板（型号：XNIUPI-R800CORE） |
主控芯片 |
RK3588 4核A76+4核A55，最高主频2.4GHz；Mali-G610 GPU，8K硬件编解码；6TOPS AI算力 |
操作系统 |
默认提供Debian操作系统，支持buildroot/Ubuntu/kylinOS/UOS等Linux系统，支持安卓系统 |
内存及硬盘 |
默认8GB LPDDR4X + 128GB EMMC，提供1个TF卡扩展插槽，支持M.2 NVME SSD |
以太网及WiFi |
提供2路千兆以太网RJ45接口，支持WiFi6 |
HDMI视频输出接口 |
提供1路HDMI OUT，1路TYPE-C DP接口，1路MIPI DSI屏幕接口，1路EDP屏幕接口 |
对外USB接口 |
提供1路全功能TYPE-C，提供1路USB3.0 HOST TYPE-A，提供1路USB2.0 HOST TYPE-A |
音频功能 |
提供1路3.5mm耳机接口，内置喇叭接口，麦克分接口 |
主板供电 |
提供1路DC电源插座，5.5×2.1圆孔，直流12V供电，电流≥2A |
80PIN扩展接口 |
提供1路PCIE3、1路PCIE2.0、1路USB2.0、2路MIPI CSI、1路Sata3.0、若干必要GPIO/I2C控制引脚 |
40PIN扩展接口 |
提供2路SPI、4路UART、4路GPIO、1路LED控制引脚、VCC1V8/3V3/5V0/12V供电引脚 |
机械参数 |
长×宽=100mm×80mm；开发板重量约89g |
二次开发 |
支持用户根据自己的需求进行软硬件二次开发 |
小技巧
XNIUPI小牛派技术开发团队 对外提供软硬件定制开发服务，有需求请联系我们：企业微信客服

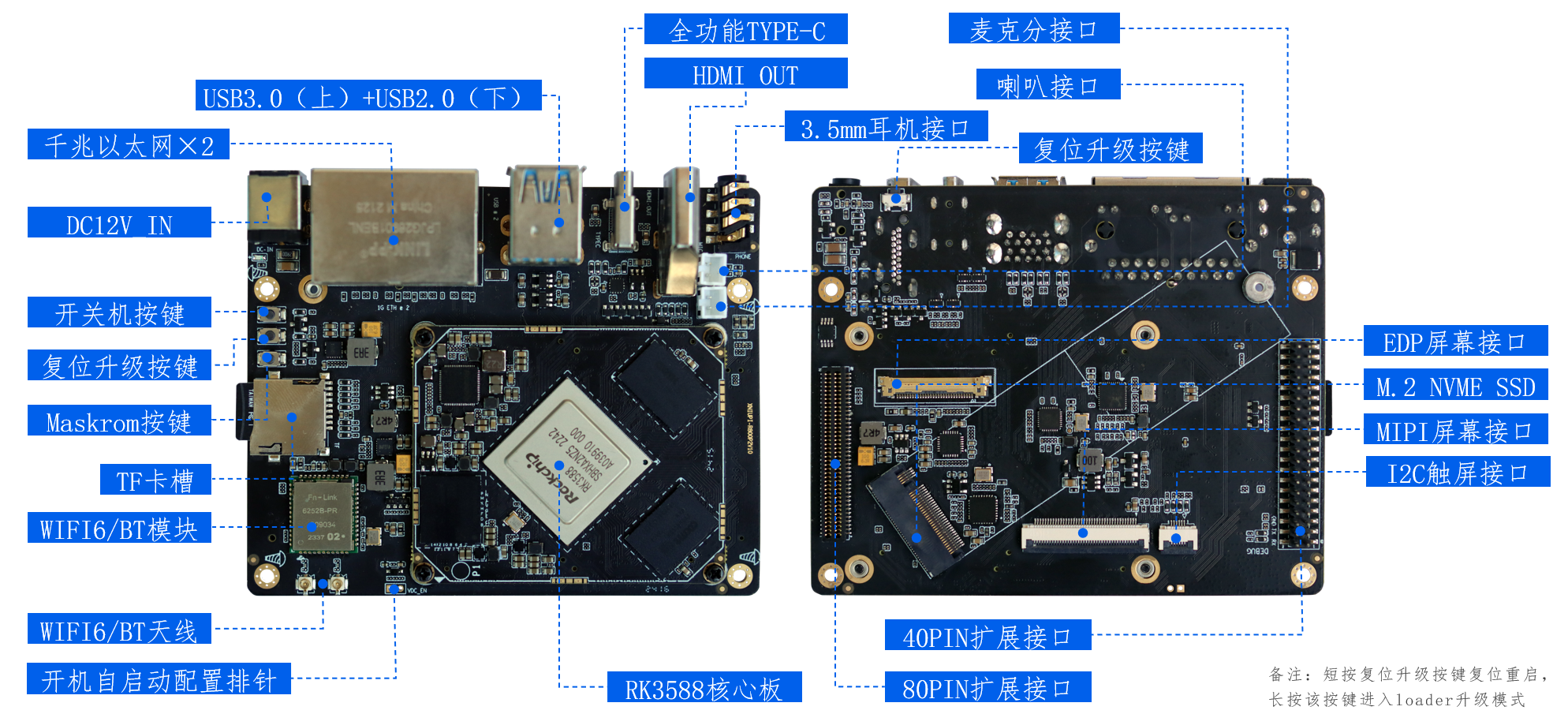

1.2 接口描述
1.3 开发板组成
小技巧
XNIUPI-R800开发板由XNIUPI-R800CORE和XNIUPI-R800CarrierBoard组成，其中XNIUPI-R800Core是核心板，XNIUPI-R800CarrierBoard是标准底板。以下分别介绍下构成R800的核心板和标准底板！
