1.1 XNIUPI - R800 开发主机

XNIUPI-R800 开发主机是基于 RK3568 SoC 的开源嵌入式AIoT开发平台，采用核心板+底板+标准扩展板三层电路架构，实现了XNIUPI-R系列开发平台外部接口完全一致，内部功能根据不同芯片特性略有差异。

类别	规格参数
核心板模块	XNIUPI-RK3588核心板（型号：XNIUPI-R800CORE）

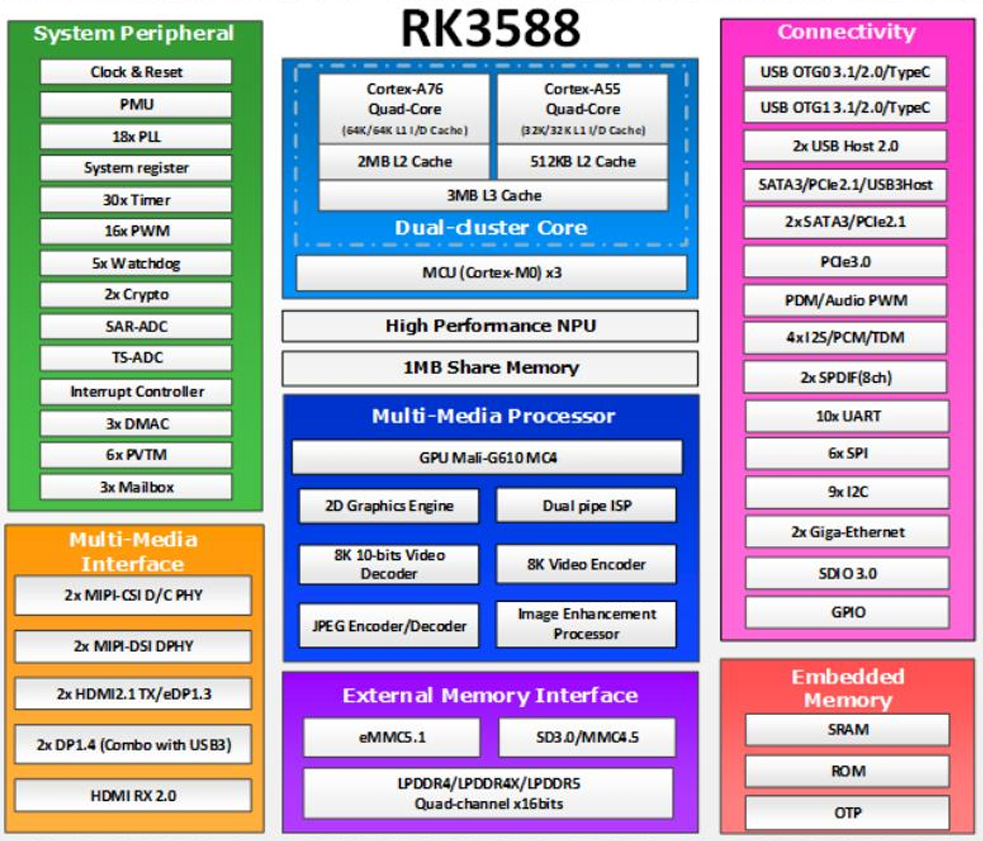

SoC 主控芯片	RK3588
CPU 中央处理器	Mali-G610 GPU；支持OpenGL ES 1.1/2.0/3.2，OpenCL 2.0，Vulkan 1.1；内嵌高性能2D加速硬件
VPU 视频处理单元	支持4K 60fps H.265/H.264/VP9视频解码；支持1080P 100fps H.265/H.264视频编码；支持16M ISP，支持HDR
NPU 嵌入式神经网络处理器	支持6T算力，支持INT8，INT16，FP16运算
CPU 内存	默认8GB LPDRR4x,可选16GB,频率高达1600MHz
NPU 内存	共享RK3588端ddr，根据模型大小，决定开辟多大
Storage 闪存	可选64GB/128GB
输入电源	DC4V/4A
操作系统	默认提供Debian操作系统，支持buildroot/Ubuntu/kylinOS/UOS等Linux系统，支持安卓系统
机械尺寸	60mm×50mm
接口类型	板对板连接器 4*80 320PIN

类别	规格参数
电源输入	提供1路 DC 5.5×2.1 圆孔输入接口，输入电压：12V，输入电流：≥2A
USB-OTG TYPE-C接口	提供1路 TYPE-C USB-OTG接口，支持USB2.0-OTG、固件烧录、ADB等功能
USB-HOST TYPE-A接口	另外提供1路USB2.0 HOST接口，1路USB3.0 HOST接口
HDMI显示输出	提供1路 HDMI OUT 显示输出接口
eDP显示输出	提供1路eDP显示输出接口（2lanes）
MIPI显示输出	提供1路 MIPI 显示输出接口(4lanes)
触摸屏接口	提供1路 I2C 触摸屏接口
千兆以太网	提供2路 RJ45 千兆以太网接口
WiFi/BT	支持WiFi/蓝牙
音频接口	提供1路3.5mm耳机接口，一路MIC输入，1路喇叭输出（4Ω3W）
TF卡存储扩展	提供1路TF卡槽用于TF卡存储扩展，最大支持256GB
开关机按键	提供1个自恢复开关机按键
UP/RST复合按键	提供一个UP/RST复合按键，短按复位、长按进入烧录模式
80PIN扩展接口	2路MIPI-CSI（2×4lane或4×2lanes），1路PCIE3.0（1×2lane），1路PCIE2.0（1×1lane），1路USB2.0，1路CAN
40PIN扩展接口	2路SPI，4路UART，1路UART-DEBUG，1路I2C，1路CAN，4路GPIO，2路ADC，另有1V8/3V3/5V0/12V电源

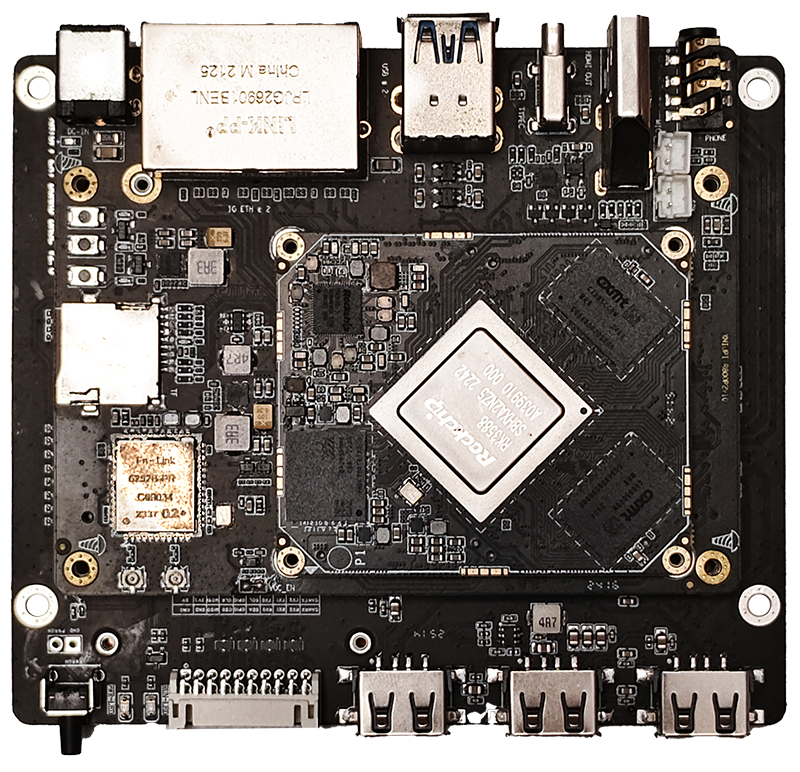

XNIUPI-R800接口示意图

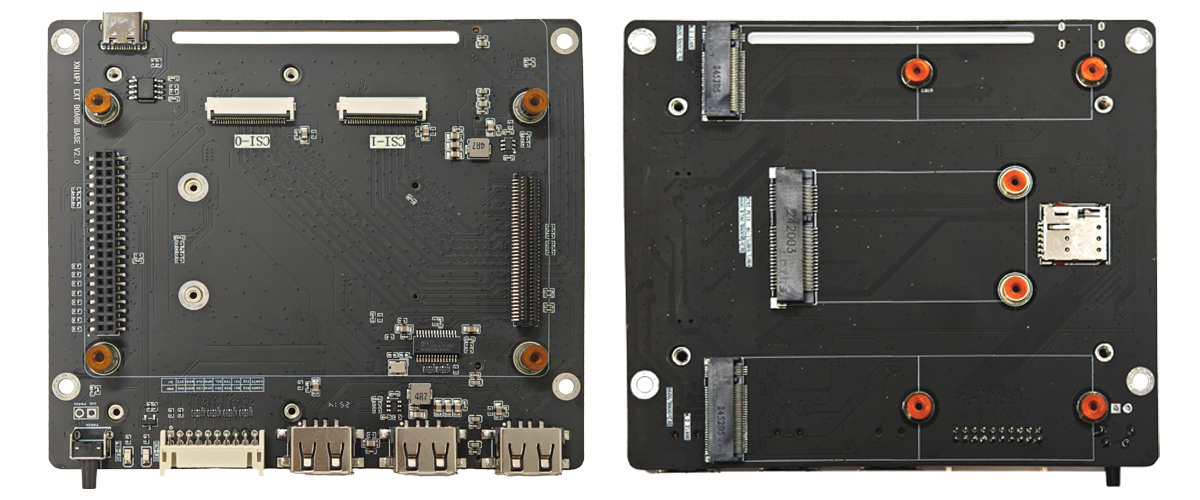

类别	规格参数
TYPE-C DEBUG调试接口	提供1路TYPE-C DEBUG调试接口，内置UART转USB电路
USB接口	提供3路 USB2.0 TYPE-A 对外接口
GPIO接口	20PIN PHD 对外接口，内含1路SPI、3路UART、1路I2C、2路GPIO、以及3.3V/5V电源输出
LED指示灯	内置1个电源指示灯，1个运行指示灯
按键	提供一个对外的ADC按键，开机阶段可以作为recovery按键，开机以后可以自定义功能
MINI-PCIE 4G/5G扩展接口	提供一个MIPI-PCIE座，可以用于扩展4G/5G移动蜂窝网功能
M.2 M-KEY PCIE接口	提供2个M.2 M-KEY PCIE接口，其中一个1lane/一个2lane
MIPI CSI摄像头接口	提供2个 MIPI-CSI 摄像头接口
