Android SDK 软件开发指南

Android SDK 开发环境搭建

略，待补充！

Android SDK 工程目录

略

Android SDK 下载编译

固件说明

完成编译后会生成如下文件：

rockdev/Image-rk3588_s/
├── boot-debug.img
├── boot.img
├── config.cfg
├── dtbo.img
├── MiniLoaderAll.bin
├── misc.img
├── parameter.txt
├── pcba_small_misc.img
├── pcba_whole_misc.img
├── recovery.img
├── resource.img
├── super.img
├── uboot.img
├── update.img
└── vbmeta.img

工具烧写如下文件即可：

rockdev/Image-rk3588_s/
├── boot.img
├── dtbo.img
├── MiniLoaderAll.bin
├── misc.img
├── parameter.txt
├── recovery.img
├── super.img
├── uboot.img
└── vbmeta.img

也可以直接烧写 update.img

固件	说明
boot.img	包含ramdis、kernel、dtb
boot-debug.img	与boot.img的差别是user固件可以烧写这个boot.img进行root权限操作
dtbo.img	Device Tree Overlays 参考下面的dtbo章节说明
config.cfg	烧写工具的配置文件，可以直接导入烧写工具显示需要烧写的选项
MiniLoaderAll.bin	包含一级loader
misc.img	包含recovery-wipe开机标识信息，烧写后会进行recovery
parameter.txt	包含分区信息
pcba_small_misc.img	包含pcba开机标识信息，烧写后会进入简易版pcba模式
pcba_whole_misc.img	包含pcba开机标识信息，烧写后会进入完整版pcba模式
recovery.img	包含recovery-ramdis、kernel、dtb
super.img	包含odm、product、vendor、system、system_ext分区分区内容
trust.img	包含BL31、BL32 RK3566/RK3568没有生成这个固件，不需要烧写
uboot.img	包含uboot固件
vbmeta.img	包含avb校验信息，用于AVB校验
update.img	包含以上需要烧写的img文件，可以用于工具直接烧写整个固件包

固件烧录

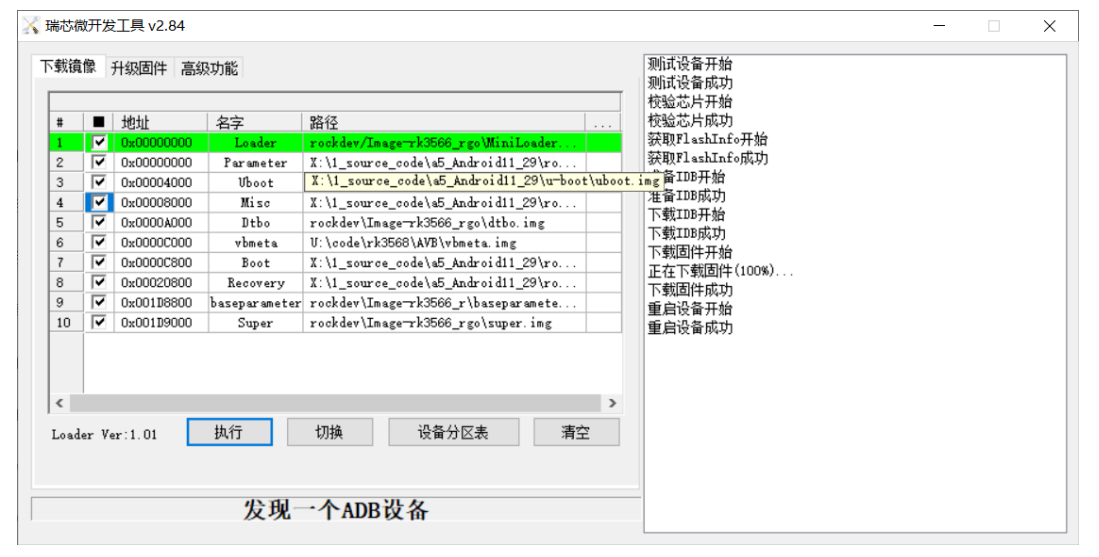

Android12的USB驱动DriverAssitant需要更新到V5.1.1版本，可以参考下面的工具章节进行更新。Windows烧写工具：（工具是时刻更新，请及时同步更新）

RKTools/windows/AndroidTool/AndroidTool_Release_v2.90

RKTools/linux/Linux_Upgrade_Tool/Linux_Upgrade_Tool_v1.65

使用DTBO功能

Android 10.0及以上支持Device Tree Overlays功能，开发过程体现在需要烧写dtbo.img，用于多个产品间的兼容等。修改方法：

找到(或指定)模板文件：

get_build_var PRODUCT_DTBO_TEMPLATE

例如：

PRODUCT_DTBO_TEMPLATE := $(LOCAL_PATH)/dt-overlay.in(device/rockchip/rk388/rk3588_s/dt-overlay.in)

添加或修改需要的节点：例如：

/dts-v1/;
/plugin/;

&chosen {
    bootargs_ext = "androidboot.boot_devices=${_boot_device}";
};

&firmware_android {
    vbmeta {
        status = "disabled";
    };
    fstab {
        status = "disabled";
    };
};

&reboot_mode {
    mode-bootloader = <0x5242C309>;
    mode-charge = <0x5242C30B>;
    mode-fastboot = <0x5242C303>;
    mode-loader = <0x5242C301>;
    mode-normal = <0x5242C300>;
    mode-recovery = <0x5242C303>;
};

注: 使用dtbo时一定要确保dts中存在alias，否则无法成功overlay

Android 常用配置

新建产品lunch

以RK3588平台新建rk3588s_s产品为例，分以下步骤：

修改device/rockchip/rk3588/AndroidProducts.mk增加rk3588s_s的lunch

--- a/AndroidProducts.mk
+++ b/AndroidProducts.mk
@@ -17,10 +17,14 @@
PRODUCT_MAKEFILES := \
$(LOCAL_DIR)/rk3566_s/rk3588_s.mk \
+ $(LOCAL_DIR)/rk3588_s/rk3588s_s.mk \
COMMON_LUNCH_CHOICES := \
rk3588_s-userdebug \
rk3588_s-user \
+ rk3588s_s-userdebug \
+ rk3588s_s-user \

在device/rockchip/rk3588目录下新建rk3588s_s目录

参考device/rockchip/rk3588下已有的rk3588_s产品目录新建，可以先直接拷贝rk3588_s为rk3588s_s，然后将rk3588s_s目录下的所有 rk3588_s 字符改为 rk3588s_s

Andoroid DTS说明

产品新建dts可以根据下表的配置选择对应的dts作为参考。

Soc	PMIC	开发板类型	机型	DTS
RK3588	双PMIC: RK806 * 2	开发板	RK3588 EVB1官方开发板	rk3588-evb1-lp4-v10
RK3588	单PMIC: RK806+RK860	开发板	RK3588硬件参考设计对应的软件配置	rk3588-evb7-lp4-v10
RK3588	单PMIC: RK806+RK860	开发板	RK3588 EVB7-V11 官方开发板	rk3588-evb7-v11
RK3588S	双PMIC: RK806 * 2	开发板	RK3588S EVB1	rk3588s-evb1-lp4x-v10
RK3588S	单PMIC: RK806+RK860	平板	RK3588S平板硬件设计参考图对应的软件配置	rk3588s-tablet-v11
RK3588S	双PMIC: RK806 * 2	平板	样机	rk3588s-tablet-v10
RK3588	单PMIC: RK860	box开发板	RK3588_NVR_DEMO1_LP4X	rk3588-nvr-demo-v10-android
