MIPI-DSI 显示接口

MIPI (Mobile Industry Processor Interface)：ARM, Nokia, ST ,TI等公司在2003年成立的一个联盟所定的接口。目的是把手机等移动设备内部的接口如：摄像头、显示屏接口、射频/基带接口等标准化，从而减少手机等移动设备设计的复杂程度和增加设计灵活性。

工作组(Work Group)：MIPI联盟下有许多的工作组，不同的工作组负责定义对应设备的标准。其中包括有：Camera工作组、Display工作组、高速多端链接工作组等十几个工作组。

MIPI DSI接口是由MIPI联盟下的Display工作组指定的DSI(Display Serial Interface)的接口标准。

1. XNIUPI MIPI-DSI 接口支持情况

产品型号	MIPI显示接口	备注
XNIUPI-R600	✔，支持	4lane
XNIUPI-R700	✔，支持	4lane
XNIUPI-R800	✔，支持	4lane

2. MIPI-DSI 接口线序

引脚号	信号名称	备注说明
1	NC	空脚，无电路连接
2	VCC3V3_MIPILCD	3.3V 电源，为 MIPI 显示相关电路（如接口芯片、信号调理等）供电
3	VCC3V3_MIPILCD	3.3V 电源（冗余设计，保障供电稳定性，避免电压波动影响显示 ）
4	GND	接地，为信号提供参考电位，保障信号稳定传输
5	NC	空脚，无电路连接
6	NC	空脚，无电路连接
7	GND	接地，隔离信号干扰
8	MIPI_TX_D0N	MIPI 第 0 通道差分数据信号负端，与 MIPI_TX_D0P 配对传输显示数据
9	MIPI_TX_D0P	MIPI 第 0 通道差分数据信号正端，与 MIPI_TX_D0N 配对传输显示数据
10	GND	接地，隔离信号干扰，保障差分信号稳定
11	MIPI_TX_D1N	MIPI 第 1 通道差分数据信号负端，与 MIPI_TX_D1P 配对传输显示数据
12	MIPI_TX_D1P	MIPI 第 1 通道差分数据信号正端，与 MIPI_TX_D1N 配对传输显示数据
13	GND	接地，隔离信号干扰，保障差分信号稳定
14	MIPI_TX_CLKN	MIPI 时钟通道差分信号负端，与 MIPI_TX_CLKP 配对传输时钟信号
15	MIPI_TX_CLKP	MIPI 时钟通道差分信号正端，与 MIPI_TX_CLKN 配对传输时钟信号
16	GND	接地，隔离信号干扰，保障时钟信号稳定
17	MIPI_TX_D2N	MIPI 第 2 通道差分数据信号负端，与 MIPI_TX_D2P 配对传输显示数据
18	MIPI_TX_D2P	MIPI 第 2 通道差分数据信号正端，与 MIPI_TX_D2N 配对传输显示数据
19	GND	接地，隔离信号干扰，保障差分信号稳定
20	MIPI_TX_D3N	MIPI 第 3 通道差分数据信号负端，与 MIPI_TX_D3P 配对传输显示数据
21	MIPI_TX_D3P	MIPI 第 3 通道差分数据信号正端，与 MIPI_TX_D3N 配对传输显示数据
22	GND	接地，隔离信号干扰，保障差分信号稳定
23	NC	空脚，无电路连接
24	NC	空脚，无电路连接
25	GND	接地，强化信号抗干扰能力
26	NC	空脚，无电路连接
27	NC	空脚，无电路连接
28	NC	空脚，无电路连接
29	NC	空脚，无电路连接
30	GND	接地，强化信号抗干扰能力
31	VCC_LED-	LED 电源负端，为屏幕背光 LED 电路供电（需结合正端形成回路 ）
32	VCC_LED-	LED 电源负端（冗余设计，保障背光供电稳定 ）
33	NC	空脚，无电路连接
34	NC	空脚，无电路连接
35	NC	空脚，无电路连接
36	NC	空脚，无电路连接
37	NC	空脚，无电路连接
38	NC	空脚，无电路连接
39	NC	空脚，无电路连接
40	VCC_LED+	LED 电源正端，为屏幕背光 LED 电路供电（与 VCC_LED- 形成供电回路 ）
41	VCC_LED+	LED 电源正端（冗余设计，保障背光供电稳定 ）

3. 实物参照

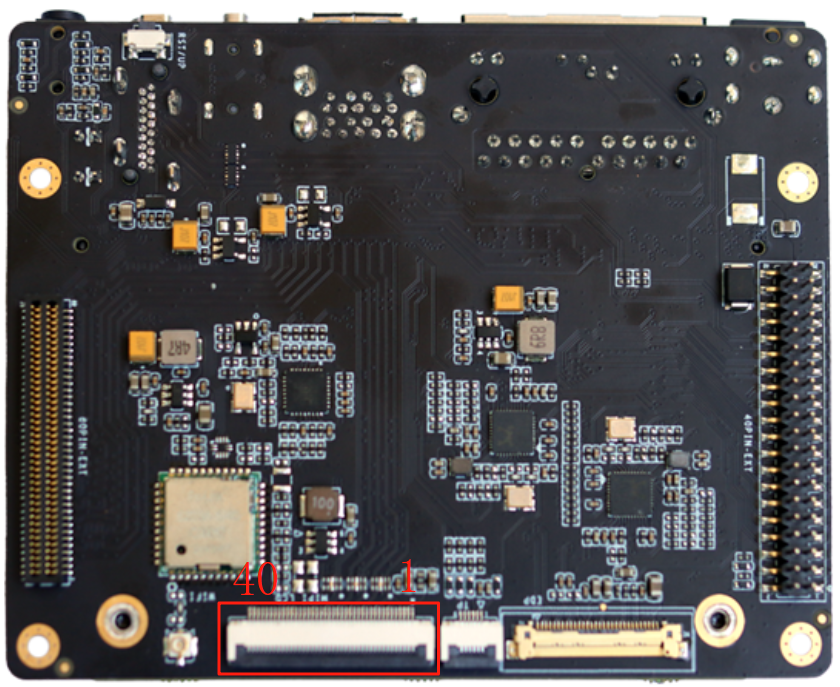

3.1 R600 MIPI-DSI显示接口

3.2 R700 MIPI-DSI显示接口

待更新

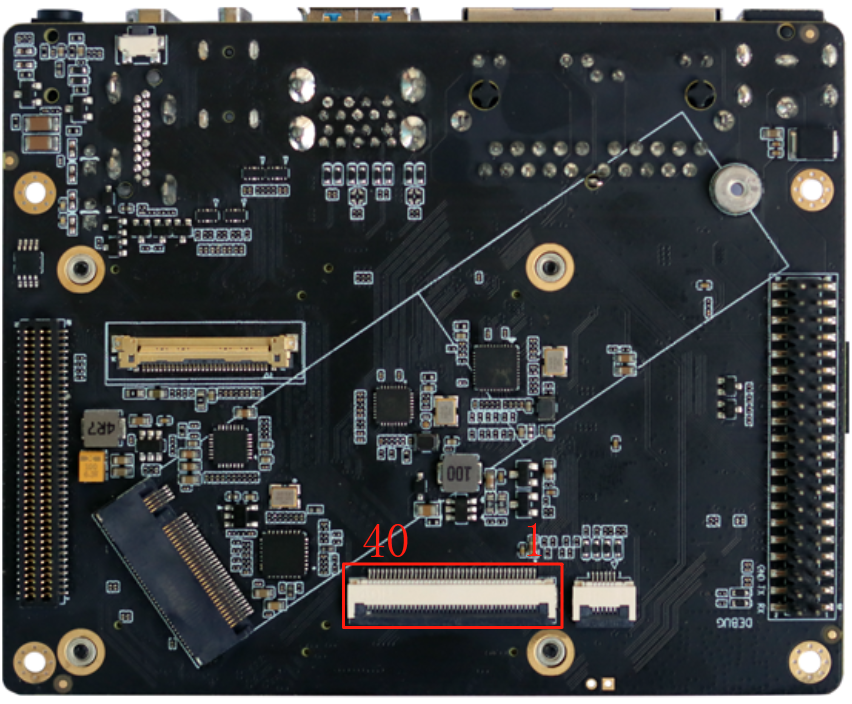

3.3 R800 MIPI-DSI显示接口

4. MIPI 屏幕测试

待更新
