eDP 显示接口
eDP（Embedded DisplayPort） 即嵌入式 DisplayPort，是一种基于 DisplayPort 协议 发展而来的数字显示接口标准，主要用于 嵌入式显示系统（如笔记本电脑、一体机、平板电脑等），旨在替代传统的 LVDS（低压差分信号）接口，以实现更高的传输带宽、更低的功耗和更灵活的连接方式。
因为eDP多用于笔记本电脑，因此常见尺寸一般为12英寸-17英寸之间，以14英寸、15.6英寸等尺寸为最常用尺寸！
1. XNIUPI eDP 接口支持情况
产品型号 |
eDP功能 |
备注 |
|---|---|---|
XNIUPI-R600 |
✔，支持 |
2lane eDP，支持热插拔 |
XNIUPI-R700 |
×，不支持 |
--- |
XNIUPI-R800 |
✔，支持 |
2lane eDP，支持热插拔 |
2. eDP 接口线序
| 引脚号 | 信号名称 | 备注说明 |
|---|---|---|
| 1 | NC | NC（空脚，无电路连接） |
| 2 | GND | GND（接地） |
| 3 | eDP1_TX1N | eDP 第1通道差分信号负端（Tx1-），与 eDP1_TX1P 配对传输显示数据 |
| 4 | eDP1_TX1P | eDP 第1通道差分信号正端（Tx1+），与 eDP1_TX1N 配对传输显示数据 |
| 5 | GND | GND（接地） |
| 6 | eDP1_TX2N | eDP 第2通道差分信号负端（Tx2-），与 eDP1_TX2P 配对传输显示数据 |
| 7 | eDP1_TX2P | eDP 第2通道差分信号正端（Tx2+），与 eDP1_TX2N 配对传输显示数据 |
| 8 | GND | GND（接地） |
| 9 | eDP_TX_AUXP | eDP 辅助通道正端（AUX+），用于传输控制指令、EDID 等辅助数据 |
| 10 | eDP_TX_AUXN | eDP 辅助通道负端（AUX-），与 eDP_TX_AUXP 配对传输辅助数据 |
| 11 | GND | GND（接地） |
| 12 | VCC3V3_eDP | 3.3V 电源，为 eDP 接口芯片、信号调理电路供电 |
| 13 | VCC3V3_eDP | 3.3V 电源（冗余设计），保障供电稳定性，避免电压波动影响显示 |
| 14 | NC | NC（空脚，无电路连接） |
| 15 | GND | GND（接地） |
| 16 | GND | GND（接地） |
| 17 | eDP_HPD | 热插拔检测（Hot Plug Detect），用于通知主板屏幕的连接/断开状态 |
| 18 | GND | GND（接地） |
| 19 | GND | GND（接地） |
| 20 | GND | GND（接地） |
| 21 | GND | GND（接地） |
| 22 | eDP_BL_EN | 背光使能（Backlight Enable），控制屏幕背光电路的开启/关闭 |
| 23 | eDP_BL_PWM | 背光亮度调节（PWM），通过脉冲宽度调制控制背光亮度 |
| 24 | NC | NC（空脚，无电路连接） |
| 25 | NC | NC（空脚，无电路连接） |
| 26 | VCC12V_eDP | 12V 电源，为主屏幕背光、高压电路供电（如 LCD 背光逆变器） |
| 27 | VCC12V_eDP | 12V 电源（冗余设计），保障背光供电稳定，避免亮度闪烁 |
| 28 | VCC12V_eDP | 12V 电源（冗余设计），强化大电流负载下的供电能力 |
| 29 | VCC12V_eDP | 12V 电源（冗余设计），强化大电流负载下的供电能力 |
| 30 | NC | NC（空脚，无电路连接） |
注解
XNIUPI-R600/R800默认支持eDP显示屏接口，并且线序一致！XNIUPI-R700开发平台仅R700CORE核心板支持eDP，在XNIUPI-R700主机上已被默认复用为HDMI（二选一）。
3. 实物参照

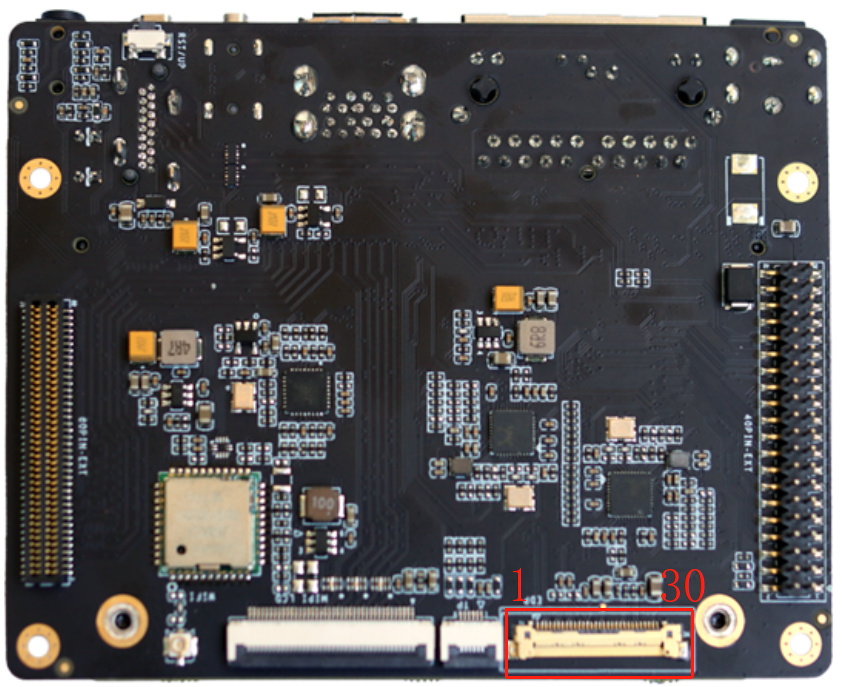

3.1 R600 eDP 接口实物图

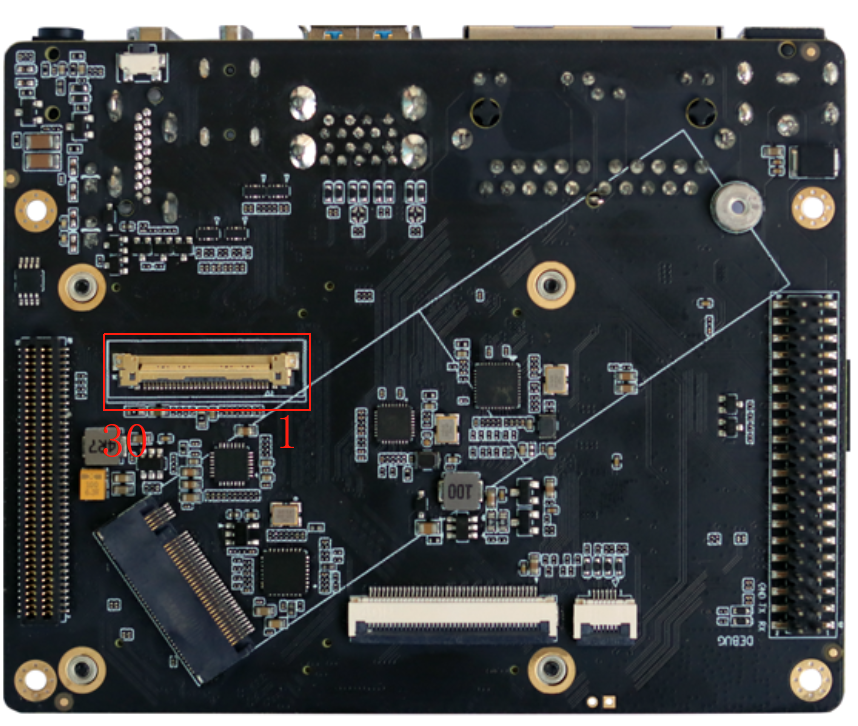

3.2 R800 eDP 接口实物图
4. eDP 屏幕测试
待更新
5. eDP 接口与其他显示接口的比较
以下是eDP、HDMI、MIPI、LVDS、DP接口的对比表格：
接口类型 |
eDP |
HDMI |
MIPI |
LVDS |
DP |
|---|---|---|---|---|---|
主要应用场景 |
笔记本电脑、平板电脑、一体机等嵌入式显示系统 |
智能电视、游戏主机、影音设备等，用于外接显示 |
移动设备如智能手机、平板电脑的显示屏连接，也用于一些车载显示等 |
液晶电视、早期的笔记本电脑等，主要用于较低分辨率的显示设备 |
PC、高端显示器、专业图形工作站等，常用于多屏扩展和高分辨率显示 |
传输方向 |
单向，从主机到显示面板 |
单向，主要是设备到显示终端 |
双向，可传输视频数据和控制命令等 |
单向，从信号源到显示设备 |
单向，从主机到显示设备 |
带宽 |
最高可达21.6Gbps（eDP1.4标准），一般带宽范围在1.62 - 5.4Gbps |
最高可达48Gbps（HDMI2.2），最新HDMI2.1支持96Gbps |
根据不同的MIPI DSI标准，带宽有所不同，可满足高清到超高清显示需求 |
相对较低，一般最高1.5Gbps左右 |
最高可达80Gbps（DP2.1） |
分辨率支持 |
可驱动2K至4K分辨率屏幕，部分版本支持8K |
支持1080P、4K、8K甚至12K等高分辨率 |
支持从低分辨率到高清、超高清等多种分辨率 |
一般支持到1080P，难以满足高分辨率需求 |
支持8K@120Hz、双4K@144Hz等高分辨率和高刷新率组合 |
能效 |
低功耗设计，适合移动设备，支持面板自刷新等节能模式 |
功耗适中 |
低功耗，尤其适用于电池供电的移动设备 |
功耗较低，采用低压和低电流驱动方式 |
功耗适中 |
内容保护 |
支持HDCP（高清数字内容保护） |
支持HDCP |
部分应用场景下支持相关保护机制 |
无专门内容保护机制 |
支持HDCP |
热插拔支持 |
支持，但通常在嵌入式设备中较少频繁使用 |
支持热插拔，方便设备连接和断开 |
支持热插拔 |
一般不支持热插拔 |
支持热插拔 |
协议兼容性 |
基于DisplayPort协议，可通过转接器兼容DP外设 |
与多种消费电子设备的音视频接口标准兼容 |
与移动设备的处理器和显示面板等相关组件兼容性好 |
与传统的TTL接口等有一定兼容性 |
通过适配器可转接HDMI、DVI等接口 |
接口形态 |
通常为20/30/40针脚的柔性电路板（FPC）接口，也有eDP over USB - C形式 |
常见的A型、B型、C型、D型等接口，尺寸相对较大 |
通常为小型的连接器，适合移动设备的紧凑设计 |
一般为扁平排线接口，针脚数量较多 |
常见的DP接口有标准DP接口和MiniDP接口等，也可通过USB - C接口传输（DP Alt Mode） |
布线复杂度 |
相对简单，单线缆可传输多种信号，减少内部布线 |
单线集成音频、视频及控制信号，布线简单 |
在移动设备中，布线相对灵活，但可能需要多组差分线 |
布线相对复杂，需要多组差分线对来传输信号 |
支持多通道传输，布线相对复杂，但可通过USB - C等实现简化 |
成本 |
需专用控制器和芯片，对低端设备成本敏感 |
成本适中，市场规模大，芯片等成本相对较低 |
在移动设备中应用广泛，成本因具体方案而异 |
成本较低，技术成熟 |
成本适中，高端产品可能成本较高 |
优势 |
专为嵌入式设备设计，紧凑、低功耗，高带宽可满足高分辨率需求，支持内容保护和热插拔，基于DP协议有一定兼容性 |
在家庭娱乐领域生态完善，支持高分辨率和高刷新率，功能集成度高，如音频视频同步传输、设备联动等，市场认可度高 |
针对移动设备优化，低功耗、高速，支持双向通信和多种显示格式，接口紧凑 |
低功耗、低噪声、抗干扰能力强，技术成熟，成本低，适用于一定分辨率范围内的显示设备 |
高带宽可支持超高分辨率和高刷新率，数据包化传输支持多流传输和多屏扩展，物理兼容性好，可通过转接器适配多种接口 |
劣势 |
成本较高，对低端设备不太友好，电磁兼容性要求高，单向传输限制 |
授权费问题，在专业图形领域的功能不如DP强大，长距离传输可能有信号衰减 |
对设计和布线要求较高，不同标准和版本的兼容性需注意，应用场景相对较窄（主要在移动和部分车载领域） |
带宽有限，难以满足高分辨率、高刷新率显示需求，不支持热插拔和内容保护等功能，传输距离有限 |
在消费电子中的普及度不如HDMI，部分设备可能需要转接器，外观设计不如HDMI小巧 |
